ASRS Multi Deep

ASRS MultiDeep là gì?

ASRS Multi Deep là giải pháp kho tự động mật độ cao sử dụng Stacker Crane kết hợp Shuttle 4 Way để lưu trữ pallet trong nhiều lớp sâu liên tiếp. Thay vì chỉ lưu trữ 1 pallet (Single Deep) hoặc 2 pallet (Double Deep), hệ thống có thể lưu trữ từ 4, 6, 8 đến hơn 20 pallet trên cùng một lane lưu trữ. Nhờ khả năng khai thác chiều sâu tối đa của hệ thống kệ, ASRS Multi Deep giúp tăng đáng kể số lượng vị trí pallet trên cùng diện tích xây dựng mà vẫn duy trì khả năng xuất nhập hàng hoàn toàn tự động.

Đây hiện là một trong những giải pháp kho tự động tiên tiến nhất dành cho trung tâm logistics, kho lạnh, ngành thực phẩm, đồ uống, dược phẩm và các nhà máy sản xuất quy mô lớn.

Trong thực tế triển khai, mật độ lưu trữ của ASRS Multi Deep thường cao hơn:

• 30 – 40% so với ASRS Double Deep
• 60 – 90% so với ASRS Single Deep
• 150 – 250% so với kho selective truyền thống

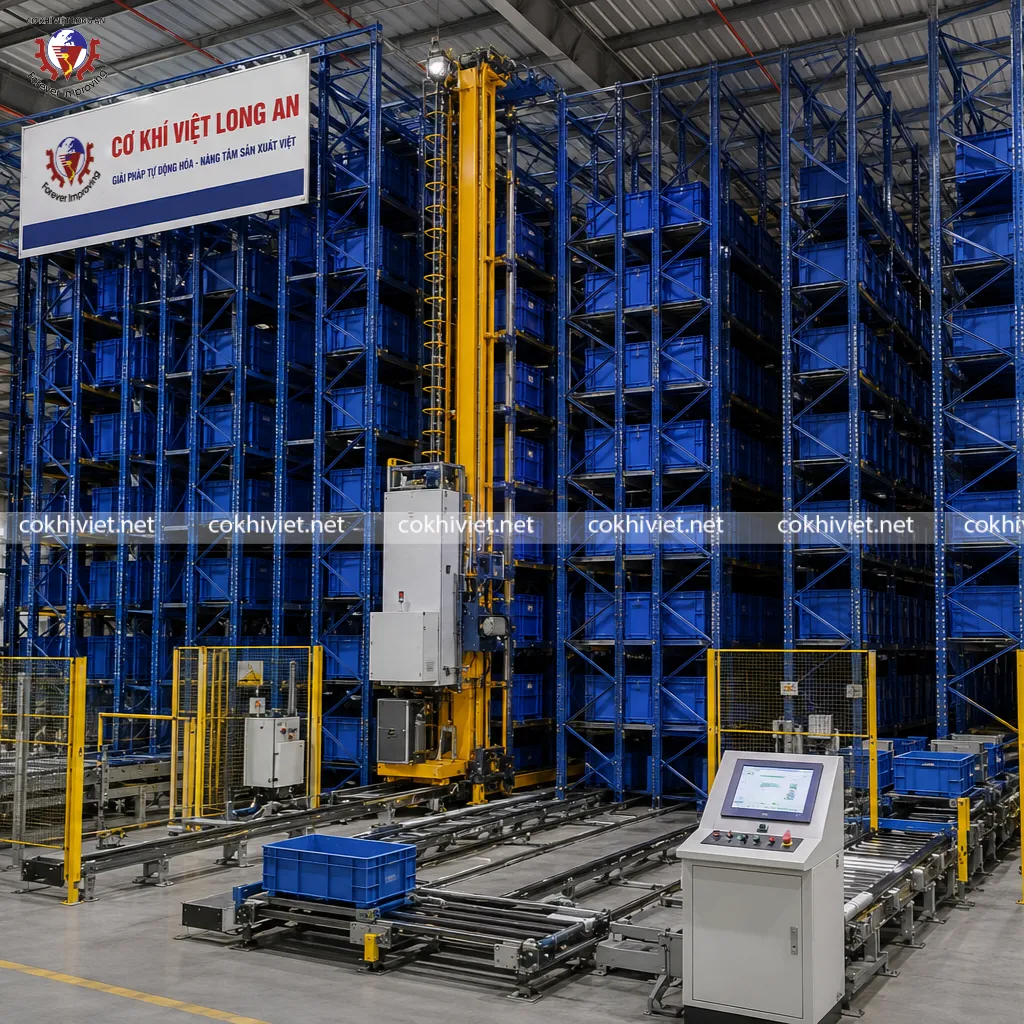

ASRS multi deep là giải pháp lưu trữ khai thác tối đa nhất hiện nay

Cấu tạo của hệ thống ASRS Multi Deep

Hệ thống giá kệ Multi Deep

Chiều cao hệ thống có thể đạt: 15 – 40m, thậm chí trên 45m. Mỗi lane lưu trữ có thể chứa nhiều pallet liên tiếp theo chiều sâu, giúp tối đa hóa khả năng lưu trữ.

Robot Stacker Crane

Stacker Crane là thiết bị vận chuyển pallet theo phương đứng và phương ngang. Robot hoạt động trên ray dẫn hướng với độ chính xác gần như tuyệt đối.

Shuttle 4 Way

Đây là thành phần tạo nên sự khác biệt của hệ thống Multi Deep. Shuttle 4 Way có khả năng di chuyển đa hướng trên cùng một tầng lưu trữ và vận chuyển pallet vào sâu bên trong dãy kệ.

Robot 4 way thiết kế với khả năng di chuyển 4 chiều

Hệ thống Conveyor (băng tải)

Hệ thống băng tải đóng vai trò kết nối giữa khu vực sản xuất và kho tự động. Toàn bộ pallet được luân chuyển tự động mà không cần xe nâng can thiệp.

Hệ thống phần mềm WMS và WCS

WMS quản lý tồn kho, vị trí lưu trữ và lịch sử giao dịch.

WCS điều khiển toàn bộ thiết bị tự động trong kho như Stacker Crane, Shuttle 4 Way, conveyor và hệ thống cảm biến.

Quy trình vận hành của ASRS Multi Deep

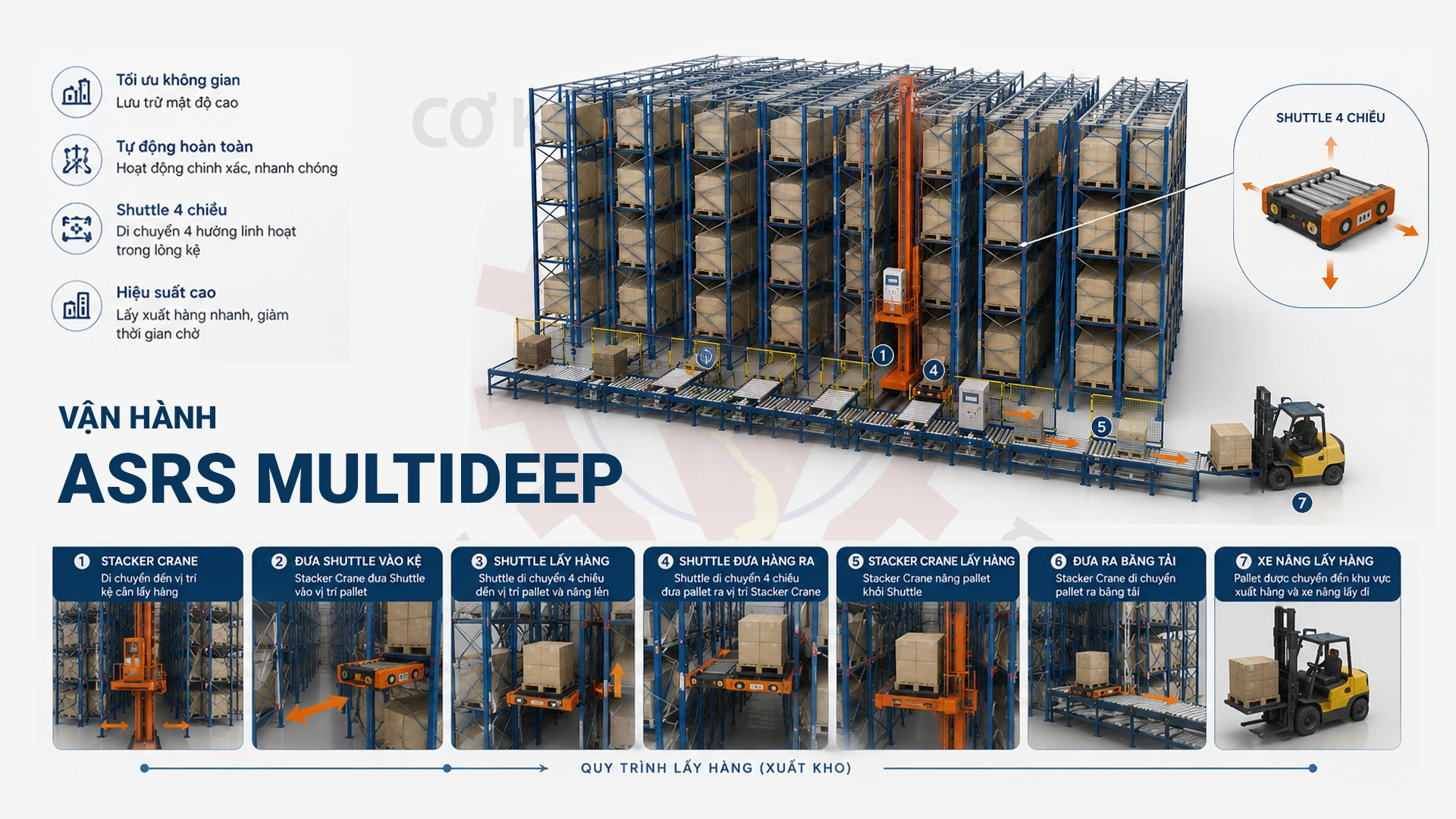

Tìm hiểu cách vận hàng của hệ thống ASRS multi deep

Bước 1: Stacker Crane di chuyển đến vị trí cần lấy hàng

Khi hệ thống nhận được yêu cầu xuất kho từ phần mềm WMS, Stacker Crane sẽ tự động xác định vị trí pallet cần lấy và di chuyển đến đúng tầng, đúng vị trí trong kho. Nhờ hệ thống định vị chính xác bằng cảm biến, Stacker Crane có thể hoạt động với tốc độ cao nhưng vẫn đảm bảo độ chính xác gần như tuyệt đối.

Bước 2: Stacker Crane đưa Shuttle 4 Way vào trong kệ

Sau khi đến vị trí lấy hàng, Stacker Crane sẽ mang theo Shuttle 4 Way đến vị trí pallet cần xuất. Robot Shuttle được đặt lên ray bên trong hệ thống kệ và chuẩn bị thực hiện nhiệm vụ lấy pallet.

Bước 3: Shuttle 4 Way di chuyển sâu vào bên trong dãy kệ

Khác với các hệ thống ASRS truyền thống, Shuttle 4 Way có khả năng:

• Di chuyển tiến và lùi.
• Di chuyển trái và phải.
• Thay đổi làn hoạt động.
• Tiếp cận các pallet nằm sâu bên trong nhiều dãy kệ.

Nhờ khả năng di chuyển 4 chiều linh hoạt, Shuttle 4 way có thể đi sâu vào khu vực lưu trữ để tiếp cận pallet mục tiêu một cách nhanh chóng.

Bước 4: Shuttle nâng pallet và đưa ra vị trí nhận hàng

Khi tiếp cận đúng pallet cần xuất, Shuttle sẽ nâng pallet lên bằng cơ cấu nâng chuyên dụng.

Sau đó robot di chuyển ngược trở lại vị trí giao nhận hàng với Stacker Crane.

Quá trình này được thực hiện hoàn toàn tự động, không cần bất kỳ sự can thiệp nào từ con người.

Bước 5: Stacker Crane nhận pallet từ Shuttle

Sau khi Shuttle đưa pallet ra ngoài, Stacker Crane sẽ tiếp nhận pallet và chuẩn bị vận chuyển về khu vực xuất hàng.

Sự phối hợp đồng bộ giữa Stacker Crane và Shuttle giúp hệ thống duy trì tốc độ xử lý cao ngay cả khi kho có hàng chục nghìn vị trí lưu trữ.

Bước 6: Pallet được đưa ra băng tải xuất kho

Stacker Crane vận chuyển pallet đến khu vực đầu ra.

Tại đây pallet được chuyển sang hệ thống băng tải tự động để đưa đến khu vực giao nhận hoặc khu vực đóng gói.

Toàn bộ dữ liệu hàng hóa được cập nhật theo thời gian thực trên phần mềm quản lý kho.

Bước 7: Xe nâng nhận pallet và hoàn tất quá trình xuất kho

Khi pallet đến vị trí xuất hàng, xe nâng sẽ tiếp nhận pallet và vận chuyển đến khu vực sản xuất hoặc khu vực giao hàng.

Nhờ quy trình tự động hóa gần như hoàn toàn, thời gian xuất kho được rút ngắn đáng kể so với các mô hình kho truyền thống.

Ưu điểm nổi bật của ASRS Multi Deep – Shuttle 4 Way

1. Tăng tối đa mật độ lưu trữ

Nhờ khả năng lưu trữ nhiều pallet trên cùng một lane, doanh nghiệp có thể tăng đáng kể số lượng vị trí pallet mà không cần mở rộng diện tích xây dựng.

Đối với kho lạnh, lợi ích này còn mang ý nghĩa tiết kiệm chi phí đầu tư xây dựng và chi phí năng lượng vận hành.

2. Giảm số lượng Stacker Crane

Một ưu điểm kỹ thuật thường bị bỏ qua là hệ thống kho thông minh ASRS Multi Deep cần ít lối đi hơn. Điều này đồng nghĩa số lượng Stacker Crane cũng giảm theo. Vì thế, chi phí đầu tư thiết bị tự động nhờ đó được tối ưu đáng kể.

3. Giảm nhân công vận hành

Toàn bộ quá trình nhập xuất hàng được tự động hóa. Doanh nghiệp có thể giảm đáng kể số lượng xe nâng và nhân sự vận hành kho.

4. Độ chính xác tồn kho gần như tuyệt đối

Mọi pallet đều được định vị và quản lý bởi hệ thống phần mềm. Tỷ lệ sai lệch tồn kho gần như bằng 0.

5. Vận hành ổn định trong môi trường kho lạnh

Shuttle 4 Way và Stacker Crane có thể hoạt động ở nhiệt độ từ -30°C đến -35°C. Hệ thống ASRS trở thành lựa chọn lý tưởng cho các kho lạnh thực phẩm, thủy sản và dược phẩm.

Triển khai kho tự động ASRS Multi deep như thế nào? Chi Phí bao nhiêu?

Tại Cơ Khí Việt, mỗi dự án ASRS Multi Deep được triển khai theo 5 bước:

1. Khảo sát nhu cầu lưu trữ

Quý khách cần cung cấp các thông tin như sau:

• Số lượng pallet.
• Kích thước và tải trọng hàng hóa.
• Tốc độ xuất nhập kho.
• Diện tích và chiều cao nhà xưởng.

2. Thiết kế giải pháp tối ưu
Đội ngũ kỹ sư xây dựng layout kho, xác định số lượng dãy kệ Multi Deep, Stacker Crane, Shuttle 4 Way và hệ thống băng tải phù hợp với nhu cầu thực tế.

3. Sản xuất và lắp đặt
Cơ Khí Việt trực tiếp sản xuất hệ thống giá kệ, kết hợp lắp đặt thiết bị tự động hóa đồng bộ.

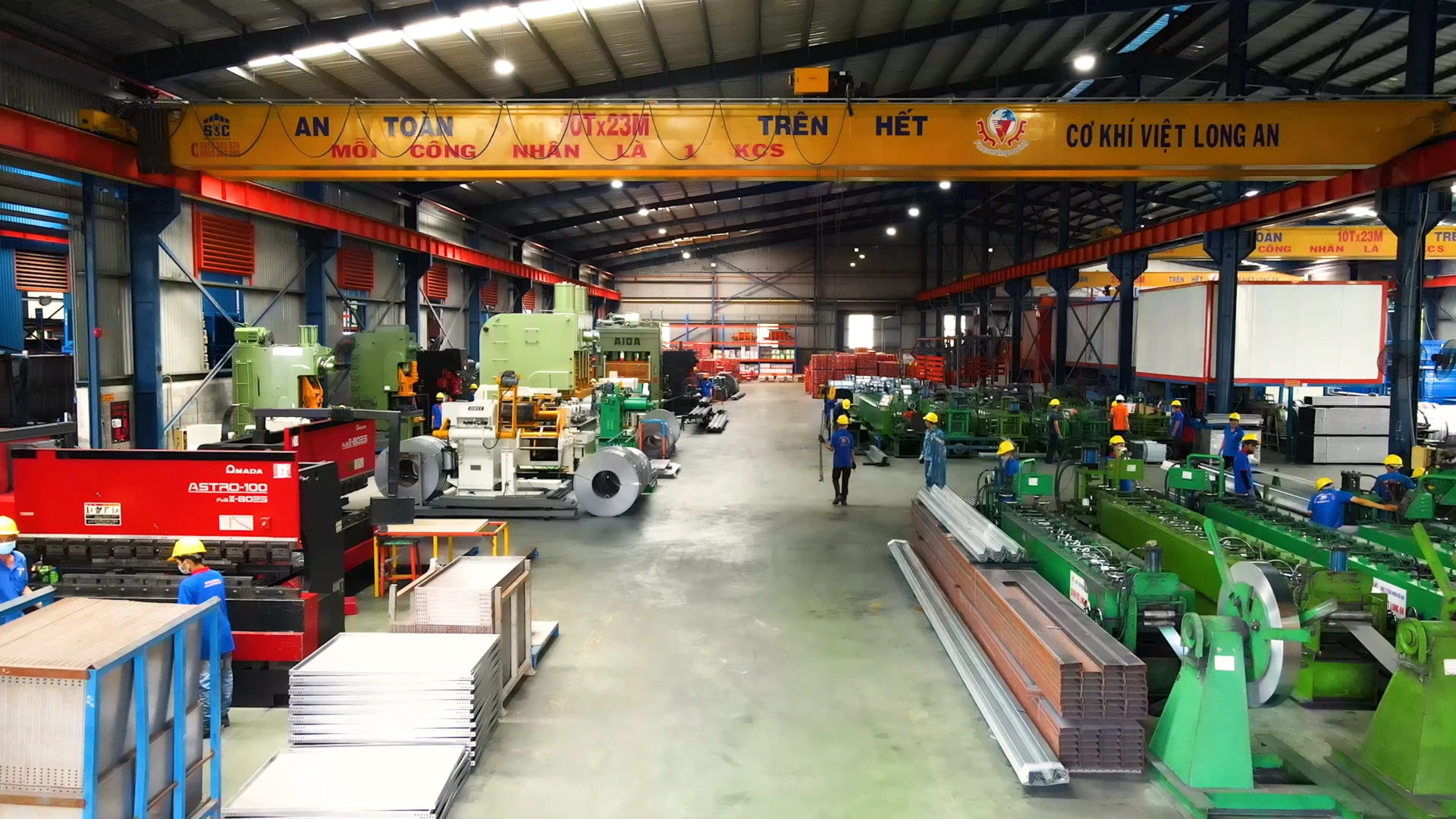

Kệ tự động được sản xuất trực tiếp từ nhà máy tại Long An

4. Tích hợp phần mềm WMS/WCS
Toàn bộ hoạt động xuất nhập tồn được quản lý tự động, theo dõi theo thời gian thực.

5. Chạy thử và bàn giao
Hệ thống được kiểm tra, hiệu chỉnh và đào tạo vận hành trước khi đưa vào sử dụng.

Chi phí đầu tư kho tự động ASRS Multi Deep bao nhiêu?

Đây là câu hỏi được quan tâm nhiều nhất.

Trên thực tế, không có một mức giá cố định cho ASRS Multi Deep vì mỗi dự án đều được thiết kế riêng theo yêu cầu vận hành.

Thông thường:

• Kho quy mô nhỏ (2.000 – 5.000 pallet): từ 8 – 20 tỷ đồng.
• Kho quy mô trung bình (5.000 – 15.000 pallet): từ 20 – 60 tỷ đồng.
• Kho quy mô lớn (trên 20.000 pallet): từ 60 tỷ đồng trở lên.

Để nhận báo giá chính xác, Cơ Khí Việt Long An sẽ khảo sát thực tế và xây dựng phương án tối ưu theo nhu cầu vận hành của từng doanh nghiệp.
